Когда для подъёма груза нужна траверса и зачем она используется

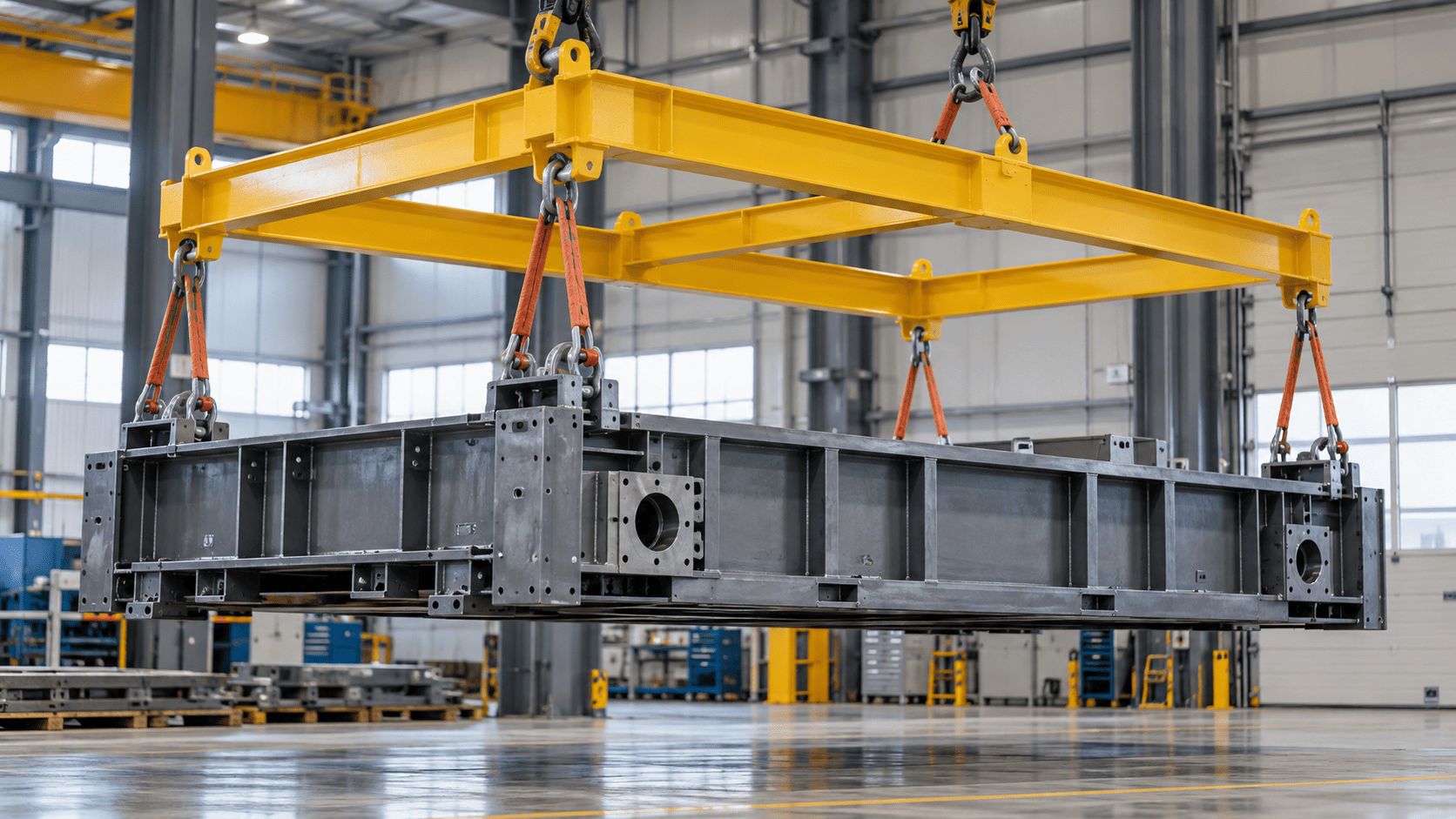

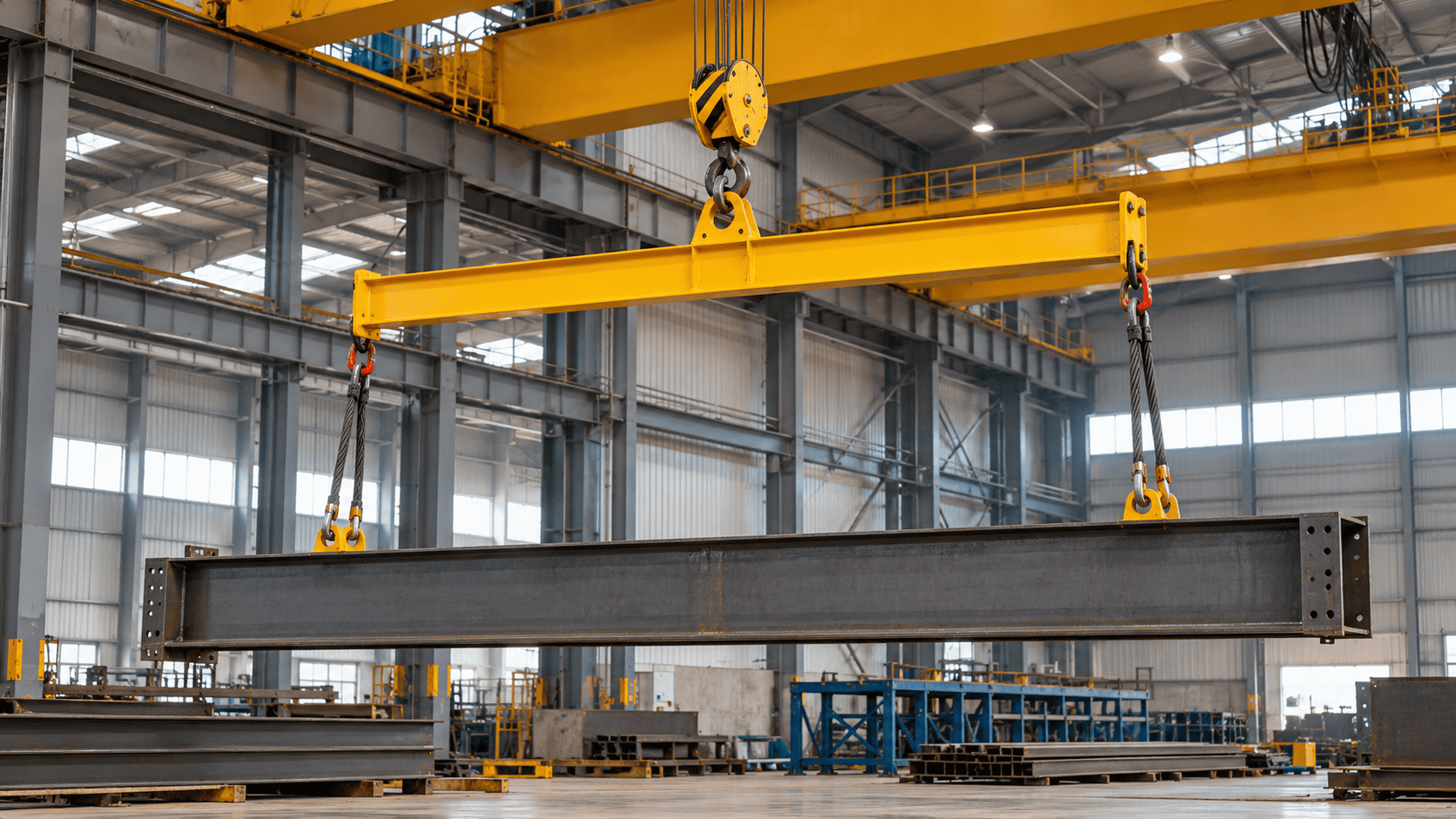

При подъёме компактного груза с правильно расположенными точками крепления часто достаточно обычного одно-, двух- или многоветвевого стропа. Но с увеличением длины, ширины и сложности конструкции груза такая схема не всегда остаётся удобной. Ветви начинают сходиться к крюку подъёмного механизма под значительным углом, на элементы строповки возрастают усилия, а сам груз может испытывать нежелательное сжатие или деформацию. В этих случаях используют грузоподъёмную траверсу. Траверса представляет собой промежуточное грузозахватное приспособление, которое устанавливается между крюком крана или другого подъёмного механизма и грузом. Она позволяет разнести точки подвеса на необходимое расстояние, изменить геометрию строповки и более равномерно распределить нагрузку. Особенно востребованы траверсы при работе с длинномерными металлоконструкциями, трубами, балками, оборудованием, листовыми материалами и другими грузами, для которых важно сохранить заданное положение во время подъёма. Однако сама по себе большая длина изделия ещё не означает, что траверса обязательна. Решение принимают с учётом массы, геометрии, расположения точек крепления, центра тяжести и допустимой схемы строповки. Что такое грузоподъёмная траверса и как она работает Конструктивно траверса обычно представляет собой металлическую балку, раму или пространственную систему с верхними точками подвеса и нижними элементами для присоединения стропов. К верхней части присоединяется грузоподъёмный механизм, а нижние точки располагаются таким образом, чтобы обеспечить необходимую схему крепления груза. Главная задача траверсы заключается не в том, чтобы заменить стропы полностью. Она изменяет расположение точек, через которые передаётся нагрузка. Стропы, цепи, захваты или другие элементы могут по-прежнему использоваться между траверсой и грузом. Представим длинную металлическую конструкцию с двумя проушинами, расположенными далеко друг от друга. Если соединить их двухветвевым стропом непосредственно с одним крюком, ветви будут сходиться к центральной точке. Чем больше расстояние между проушинами при ограниченной высоте стропа, тем сильнее ветви отклонятся от вертикали. При установке траверсы верхняя точка подъёма остаётся связанной с крюком, но нижние точки можно разнести ближе к проушинам груза. В результате геометрия подвеса становится более подходящей для конкретной конструкции. Такой принцип особенно важен в помещениях, где доступная высота ограничена. Для уменьшения угла между ветвями обычного стропа иногда приходится значительно увеличивать их длину. Но высокий строп занимает дополнительное вертикальное пространство. Траверса позволяет разнести точки крепления без необходимости создавать очень высокий треугольник из ветвей. Конструкция выбирается под конкретную задачу. Она должна соответствовать массе груза, расстоянию между точками крепления и предполагаемой схеме подъёма. Нельзя использовать траверсу только потому, что её номинальная грузоподъёмность выше массы изделия. Геометрия и назначение имеют не меньшее значение. Отдельно необходимо учитывать собственную массу приспособления. Подъёмный механизм воспринимает не только вес перемещаемого объекта, но и массу самой траверсы, стропов, захватов и других элементов подвесной системы. Зачем разводить точки подвеса и уменьшать углы ветвей При многоветвевой строповке нагрузка на каждую ветвь зависит не только от массы груза и количества ветвей. Большое значение имеет угол их расположения. Когда ветви близки к вертикальному положению, значительная часть усилия направлена на непосредственное удержание груза. По мере увеличения их наклона натяжение возрастает. Поэтому нельзя считать, что две ветви всегда просто делят массу груза пополам. Чем шире груз и чем ближе точка соединения ветвей к нему, тем больше становится угол их расхождения. В определённых условиях обычный многоветвевой строп приходится делать значительно длиннее, чтобы получить приемлемую геометрию. Но это не всегда возможно из-за высоты помещения, положения крюка или особенностей технологической операции. Траверса позволяет перенести нижние точки подвеса ближе к точкам крепления груза. В зависимости от конструкции стропы под ней могут работать практически вертикально или под значительно меньшим углом. Это даёт сразу несколько преимуществ. Снижается дополнительное натяжение, связанное с большим отклонением ветвей, становится проще распределить нагрузку между точками и уменьшаются горизонтальные составляющие усилия, действующие на груз. Последний фактор особенно важен для конструкций, которые плохо переносят сжатие. При обычной двухветвевой схеме наклонные ветви не только тянут изделие вверх, но и создают усилие, направленное внутрь. Чем больше угол, тем заметнее этот эффект. Для массивной стальной детали такая нагрузка иногда не имеет большого значения. Но длинная рама, тонкостенная конструкция, отдельные виды оборудования или другие чувствительные к деформации изделия могут потребовать иной схемы. Траверса позволяет расположить нижние ветви вертикальнее и тем самым уменьшить сжатие с боков. Фактически нагрузка передаётся туда, где конструкция рассчитана её воспринимать. Это особенно актуально, если изготовителем оборудования предусмотрены конкретные монтажные проушины. Соединять их непосредственно с одним центральным крюком не всегда правильно: расположение точек может предполагать вертикальное приложение усилия. При выборе схемы нужно учитывать и центр тяжести. Разведение точек подвеса само по себе не гарантирует горизонтального положения груза. Если масса распределена несимметрично, места крепления и длина подвесных элементов должны соответствовать фактическому балансу конструкции. Работа с длинномерными и крупногабаритными грузами Одна из наиболее типичных областей применения траверс — подъём длинномерных изделий. К ним относятся балки, трубы, металлоконструкции, элементы оборудования и другие объекты, у которых расстояние между крайними точками значительно больше высоты. При подъёме длинной конструкции только за центральную точку сложно обеспечить устойчивость. Груз способен наклоняться, поворачиваться вокруг подвеса или сильно прогибаться под собственным весом. Использование двух точек улучшает ситуацию, но не всегда полностью решает проблему. Если обе ветви сходятся к одному крюку под большим углом, появляется дополнительное боковое усилие. Кроме того, расстояние между точками может оказаться настолько большим, что для обычного стропа потребуется значительная высота. Траверса позволяет распределить точки вдоль груза. Для относительно простого длинномерного изделия достаточно двух нижних подвесов, расположенных на определённом расстоянии друг от друга. Для более сложной конструкции количество точек может быть увеличено. Такое решение применяется и для материалов, склонных к прогибу. Например, при перемещении длинной детали недостаточно убедиться, что стропы выдерживают её массу. Нужно оценить, как сама конструкция поведёт себя между точками опоры. Если расстояние между ними слишком велико, середина может заметно прогнуться. Если точки, наоборот, расположены слишком близко к центру, сильнее провисают края. С помощью траверсы можно разместить подвесы с учётом геометрии и жёсткости конкретного изделия. Похожий принцип используется при работе с широкими грузами. Когда точки крепления сильно разнесены в поперечном направлении, сведение всех ветвей непосредственно к одному крюку может создавать слишком большой угол. Траверса помогает сохранить более подходящее направление усилий. Ещё одна задача — удержание груза в заданном положении. Для некоторых операций недостаточно просто оторвать изделие от поверхности. Его необходимо перенести без значительного наклона или вращения, а затем точно подать к месту монтажа. Чем больше расстояние между контролируемыми точками подвеса, тем устойчивее может быть груз при правильно рассчитанной схеме. Именно поэтому траверсы часто применяют не только для повышения удобства строповки, но и для более предсказуемого позиционирования крупногабаритных объектов. При этом траверса не устраняет необходимость правильно определять центр тяжести. Если он смещён, симметричное расположение точек может не обеспечить горизонтального положения. Схема должна учитывать фактическое распределение массы. Линейные и пространственные траверсы Конструкция траверсы зависит от формы груза и количества точек подвеса. Для многих операций достаточно линейной модели. Она представляет собой балочную конструкцию, вдоль которой располагаются нижние точки крепления. Линейные траверсы удобны для балок, труб, длинных деталей, оборудования и других объектов, основные точки строповки которых находятся приблизительно на одной линии. Их задача заключается прежде всего в том, чтобы разнести места подвеса вдоль длины груза. Количество точек может различаться. У простейшего варианта их две, однако при работе с длинными или склонными к деформации конструкциями может потребоваться несколько мест соединения со стропами. Для широких и объёмных грузов применяется более сложная схема. Если точки крепления расположены не по одной линии, а образуют прямоугольник или другую фигуру, линейной балки может быть недостаточно. В таком случае используют пространственные или рамные траверсы. Такая конструкция позволяет развести подвесы одновременно по длине и ширине. Она может применяться для крупного оборудования, рам, контейнеров, технологических конструкций и других объектов с несколькими разнесёнными точками крепления. Выбор между линейным и пространственным исполнением определяется не тем, какое устройство выглядит массивнее, а расположением предусмотренных точек подъёма. Если четыре проушины находятся по углам прямоугольной конструкции, попытка собрать все ветви непосредственно в одну центральную точку может создать значительные углы и сжимающие усилия. Пространственная траверса позволяет приблизить нижние подвесы к вертикальному положению. Некоторые конструкции предусматривают возможность изменения положения точек крепления. Это удобно, если требуется работать с несколькими типоразмерами однотипных грузов. Однако диапазон регулировки и допустимые рабочие положения должны быть предусмотрены конструкцией самого изделия. Самостоятельно переносить точки крепления, изменять расположение элементов или использовать приспособление по схеме, которая для него не предусмотрена, нельзя. При выборе нужно учитывать и доступную высоту. В отдельных условиях низкопрофильная система позволяет эффективнее использовать пространство между крюком грузоподъёмного механизма и самим грузом. Однако итоговая строительная высота зависит от всей схемы, включая верхние и нижние стропы. В каталоге РУСТРОП грузозахватные приспособления подбираются с учётом конкретной задачи, поэтому для нестандартных и крупногабаритных грузов особенно важно заранее определить расположение точек подъёма и требуемую геометрию подвеса. Грузоподъёмность и случаи, когда обычного стропа недостаточно Траверса должна соответствовать максимальной рабочей нагрузке, но выбирать её только по массе груза нельзя. Необходимо учитывать количество точек подвеса, расстояние между ними, способ соединения с крюком и распределение нагрузки. Если груз весит пять тонн, это не означает, что любая траверса с обозначением грузоподъёмности 5 т подходит для работы. Одна модель может быть рассчитана на определённое расстояние между точками, другая — на иной способ подвеса или другую схему приложения сил. Особенно внимательно нужно относиться к регулируемым конструкциям. Допустимая нагрузка может зависеть от положения точек крепления и конкретной рабочей конфигурации. Ориентироваться следует на характеристики и документацию выбранной модели. При расчёте нагрузки на подъёмный механизм учитывается и собственная масса оборудования. Если груз весит 4 т, а траверса вместе со стропами и остальной оснасткой добавляет ещё несколько сотен килограммов, крюк и механизм воспринимают суммарную нагрузку. Обычного многоветвевого стропа чаще всего достаточно, когда груз компактен, имеет удобные точки крепления, нормально воспринимает боковые усилия, а допустимые углы ветвей можно обеспечить без чрезмерного увеличения их длины. Траверса становится оправданной, если точки крепления значительно разнесены, груз имеет большую длину или ширину, а ветви обычного стропа получаются слишком наклонными. Она также нужна, когда важно снизить сжимающее воздействие на конструкцию или распределить нагрузку между несколькими удалёнными участками. Ещё один характерный случай — ограничение по высоте. Если для получения допустимых углов многоветвевой строп пришлось бы сделать настолько длинным, что груз невозможно поднять на требуемую отметку, применение траверсы позволяет изменить геометрию подвеса. Для длинных гибких изделий она помогает увеличить количество точек и контролировать прогиб. Для широких или рамных конструкций можно использовать пространственное исполнение, позволяющее расположить подвесы ближе к предусмотренным проушинам. При этом траверса не является универсальным способом сделать любой подъём безопаснее. Для компактного груза с правильно расположенными точками крепления она может только увеличить массу системы и усложнить работу. Использовать дополнительное оборудование стоит тогда, когда этого требует геометрия или конструкция груза. Распространённая ошибка заключается в выборе траверсы исключительно «с запасом по тоннам». Не менее важны расстояние между подвесами, положение центра тяжести и допустимый способ соединения. Ещё одна ошибка — считать, что траверса автоматически обеспечивает равномерное распределение нагрузки. При смещённом центре тяжести усилия между точками могут существенно различаться. Нельзя забывать и о совместимости остальных элементов. Грузоподъёмность стропов, скоб, крюков и соединительных деталей должна соответствовать реальным усилиям в конкретной схеме. Возможности всей системы определяются не самым мощным, а наиболее ограниченным её элементом. Поэтому выбор следует начинать с самого груза. Нужно определить его массу, длину, ширину, положение центра тяжести и расположение штатных точек подъёма. Затем оценивают, можно ли соединить их обычным многоветвевым стропом без чрезмерных углов, сжатия конструкции и потери полезной высоты. Если эти условия выполнить сложно, имеет смысл использовать траверсу. Правильно подобранная конструкция позволяет развести точки подвеса, изменить направление усилий и обеспечить более подходящую схему для длинномерного или крупногабаритного груза. В ассортименте РУСТРОП можно подобрать необходимую строповочную оснастку для работы с различными грузами. При выборе траверсы особенно важно рассматривать её не отдельно, а как часть всей системы: от крюка подъёмного механизма до точек крепления непосредственно на грузе.
