Как подобрать тележку для тали под двутавровую балку

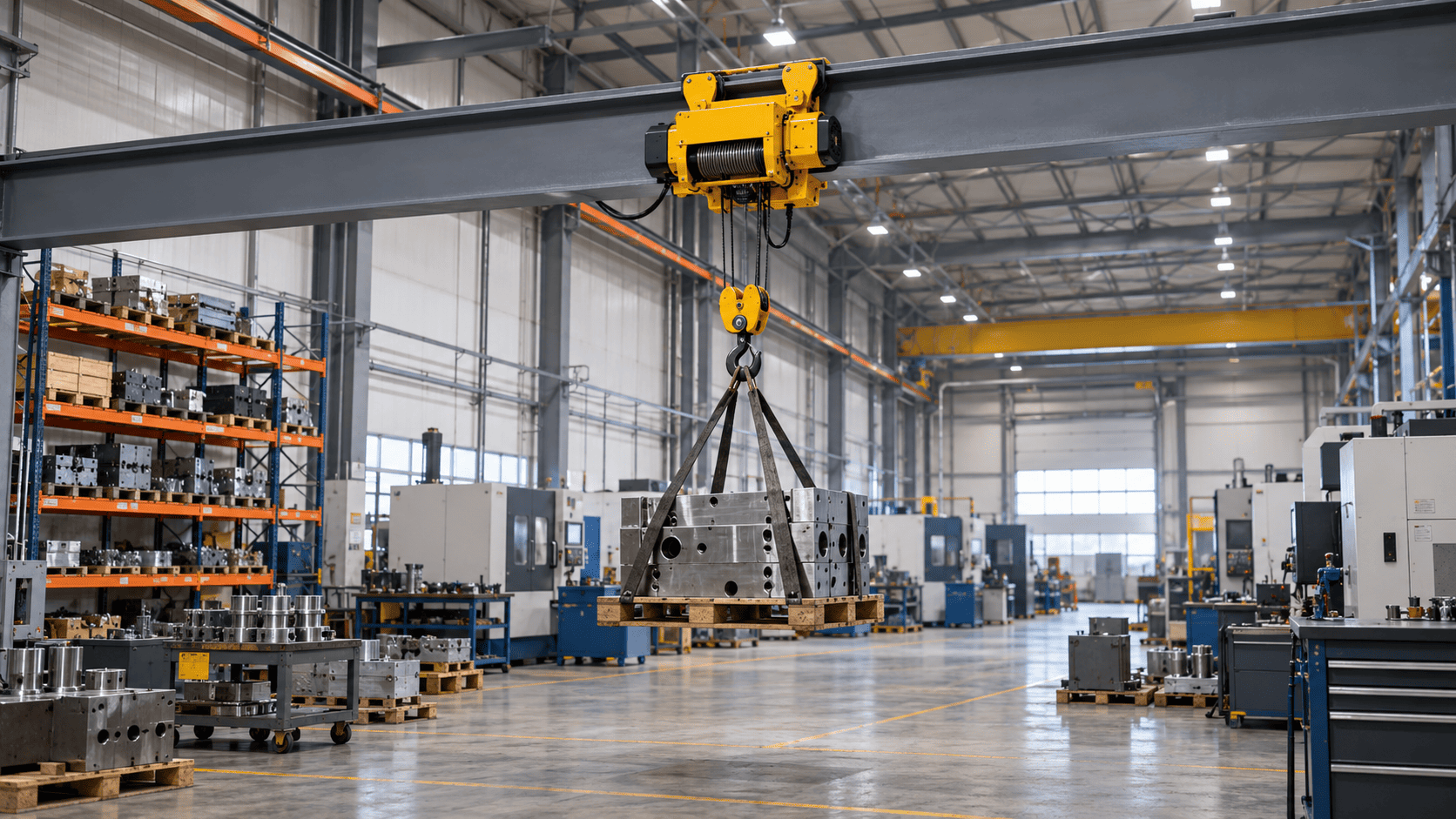

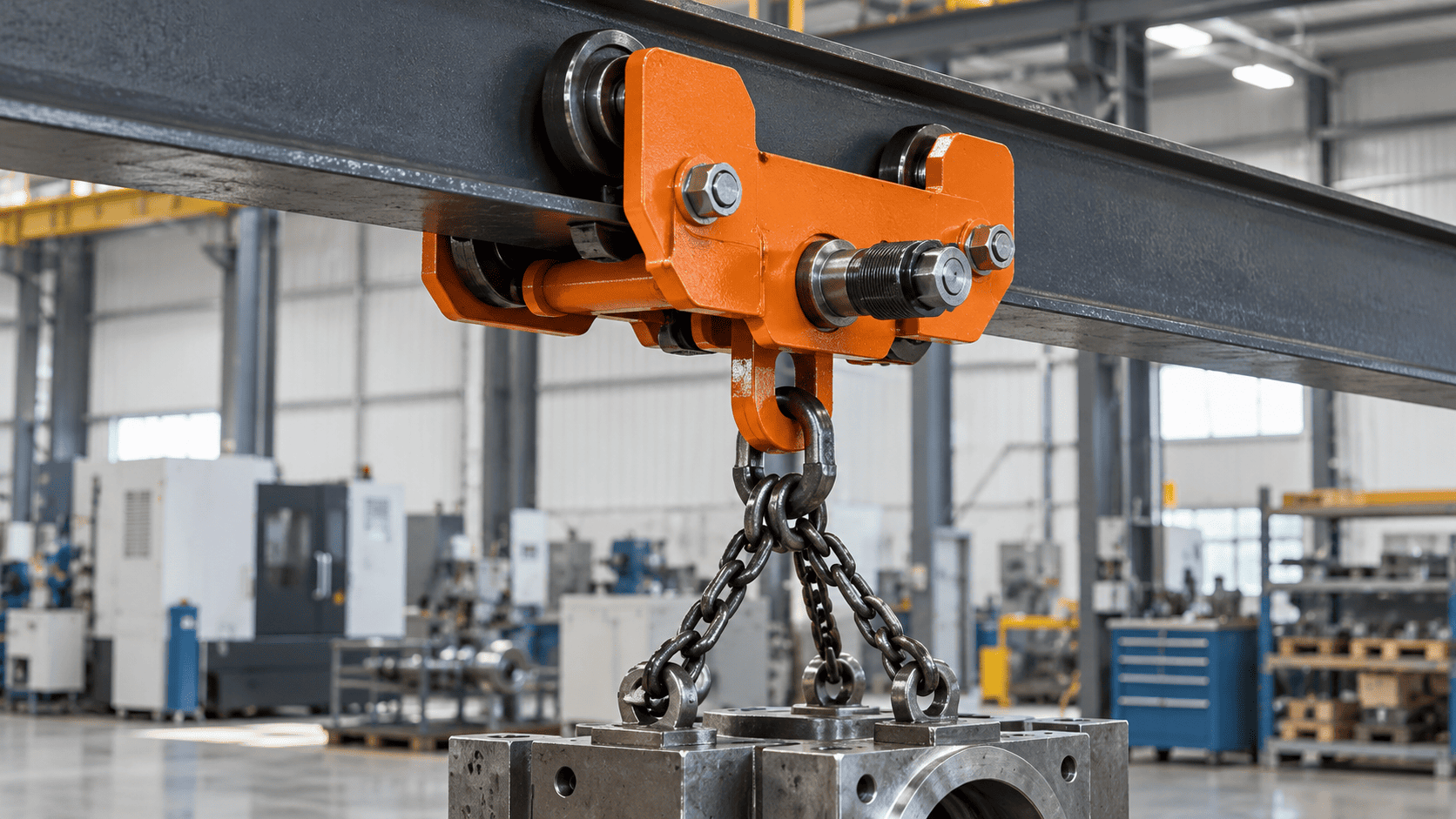

Тележка для тали позволяет перемещать груз не только по вертикали, но и вдоль двутавровой балки. Такое решение используют в мастерских, на складах, в производственных цехах и на монтажных участках, где одного подъёма недостаточно и груз нужно переместить между рабочими зонами. При выборе тележки важно учитывать не только её грузоподъёмность. Ключевое значение имеют ширина полки двутавра, конструкция колёс, способ перемещения, совместимость с талью и возможность точной регулировки под конкретную балку. Ошибка хотя бы по одному из этих параметров может привести к тому, что тележка будет двигаться с перекосом, слишком туго, нестабильно или вообще не подойдёт к установленному профилю. Поэтому подбирать тележку следует как часть единой системы: балка, тележка, таль и груз должны соответствовать друг другу по характеристикам. Ширина полки двутавра и регулировка тележки Первый параметр, который нужно проверить, — ширина нижней полки двутавровой балки. Именно по ней определяется, можно ли установить конкретную тележку и в каком диапазоне её придётся регулировать. У большинства моделей расстояние между боковыми элементами можно изменять с помощью шайб, втулок, регулировочных элементов или другой предусмотренной производителем системы. Это позволяет адаптировать тележку под разные размеры балки в пределах установленного диапазона. Нельзя ориентироваться только на визуальное сходство профиля. Даже небольшая разница в ширине полки может оказаться критичной. Если тележка установлена слишком широко, колёса будут работать нестабильно и могут неправильно контактировать с балкой. При чрезмерно узкой настройке появляется лишнее трение, а перемещение становится тяжёлым и неравномерным. Важно учитывать и толщину полки двутавра. Она влияет на то, как колёса садятся на балку и насколько корректно они работают по её поверхности. Поэтому подбор лучше выполнять по фактическим размерам установленного профиля, а не только по его условному номеру. Перед покупкой желательно измерить ширину полки непосредственно на месте. Если тележка устанавливается на уже смонтированную балку, это особенно важно, поскольку фактические размеры профиля могут отличаться от предполагаемых. Регулировка должна выполняться так, чтобы колёса свободно вращались и сохраняли устойчивое положение без избыточного бокового люфта. Слишком большая свобода движения так же нежелательна, как и чрезмерное поджатие. В каталоге РУСТРОП тележки представлены в вариантах с разными диапазонами регулировки, поэтому при выборе важно сопоставить эти значения с реальной шириной балки. Грузоподъёмность и совместимость с талью Следующий важный параметр — грузоподъёмность тележки. Она должна быть не ниже допустимой рабочей нагрузки тали и соответствовать максимальной массе груза, который предполагается перемещать. Если используется таль грузоподъёмностью 2 т, устанавливать её на тележку, рассчитанную на 1 т, нельзя. При этом обратная ситуация допустима: тележка может иметь более высокую грузоподъёмность, чем сама таль, если это не противоречит конструкции и условиям монтажа. Однако избыточный запас не всегда даёт практическое преимущество. Более мощная тележка обычно имеет большие габариты, массу и размеры колёс. В некоторых случаях это усложняет монтаж и увеличивает строительную высоту системы. Поэтому выбирать модель с максимально возможной грузоподъёмностью без необходимости не стоит. Рациональнее ориентироваться на фактическую рабочую нагрузку и небольшой разумный запас. При этом нужно учитывать, что грузоподъёмность всей системы определяется по самому слабому элементу. Если таль рассчитана на 1 т, а тележка на 2 т, рабочая система всё равно не становится двухтонной. Не менее важна конструктивная совместимость тележки и тали. Нужно проверить способ подвеса, размеры верхнего крюка или крепёжного элемента, доступное пространство и возможность корректно установить таль в предусмотренной точке. Некоторые тележки рассчитаны на подвес тали за крюк, другие могут использоваться в составе более интегрированной конструкции. Поэтому перед покупкой необходимо убедиться, что выбранные элементы подходят друг к другу не только по грузоподъёмности, но и по геометрии. Следует учитывать и итоговую строительную высоту. Чем больше расстояние между нижней полкой балки, тележкой, корпусом тали и грузовым крюком, тем меньше будет полезная высота подъёма. В помещениях с низкими потолками этот параметр особенно важен. Если тележка выбирается для уже установленной тали, нужно сначала проверить её верхнее крепление. Если система проектируется с нуля, лучше подбирать оба элемента одновременно. Колёса, конструкция и способ перемещения Колёса тележки должны соответствовать форме и размерам двутавровой балки. Они обеспечивают контакт с нижней полкой и воспринимают нагрузку при движении. Диаметр колёс влияет на плавность хода и размеры самой тележки. Более крупное колесо обычно легче преодолевает небольшие неровности и стыки, однако увеличивает габариты конструкции. Малые колёса позволяют сделать тележку компактнее, но предъявляют больше требований к состоянию пути. Значение имеет и форма рабочей поверхности колеса. Она должна быть рассчитана именно на движение по полке двутавра. Самостоятельно изменять геометрию, подтачивать элементы или устанавливать неподходящие колёса нельзя. По способу перемещения тележки можно условно разделить на несколько вариантов. Самая простая конструкция — холостая или неприводная тележка. Она перемещается вдоль балки за счёт приложения усилия непосредственно к грузу или системе. Такой вариант подходит для лёгких и периодических операций, если путь перемещения короткий. Ручная приводная тележка обычно оснащается цепным механизмом. Оператор тянет за ручную цепь, а вращение передаётся на колёса. Это позволяет перемещать тяжёлый груз более контролируемо и без необходимости толкать его вручную. Для производственных линий и интенсивной эксплуатации могут применяться электрические тележки. Они удобны, когда груз приходится часто перемещать на значительное расстояние вдоль балки. Электропривод снижает физическую нагрузку на оператора и повышает производительность. Выбор между ручной и приводной конструкцией зависит прежде всего от массы груза, длины пути и интенсивности работы. Для небольшой мастерской и редких операций часто достаточно ручной модели. На складе или в цехе, где перемещения происходят постоянно, приводная тележка может оказаться значительно удобнее. При этом более сложный механизм требует дополнительного пространства и обслуживания. Поэтому устанавливать привод только «на всякий случай» не всегда рационально. Запас грузоподъёмности и работа системы При подборе тележки важно правильно понимать запас грузоподъёмности. Он нужен для нормальной эксплуатации, но не должен подменять корректный расчёт всей системы. Нельзя исходить из принципа, что тележка с вдвое большим номиналом автоматически будет работать лучше. Увеличение грузоподъёмности не компенсирует неподходящую ширину балки, неправильную регулировку или несовместимость с талью. Главная задача — подобрать все элементы так, чтобы они соответствовали фактической нагрузке и работали в предусмотренном режиме. Если максимальная масса груза близка к номинальной грузоподъёмности тали, стоит особенно внимательно проверить параметры тележки и балки. При этом сама несущая конструкция должна быть рассчитана на возникающие нагрузки. Тележка и таль не могут использоваться независимо от характеристик двутавра и его крепления. Не следует забывать, что при перемещении возникают не только вертикальные нагрузки. Разгон, остановка, неравномерное движение и перекос груза создают дополнительные усилия. Поэтому движение должно быть плавным, без рывков. Большое значение имеет состояние балки. Загрязнение, повреждения, деформация полки или значительные неровности могут ухудшить ход тележки. Если путь проходит через стыки, их конструкция должна позволять безопасное перемещение колёс. Для ручной приводной тележки важно также правильно расположить цепь управления. Она должна находиться в доступной зоне и не мешать работе тали или груза. Если тележка используется совместно с электрической талью, дополнительно учитывают прокладку кабеля, систему питания и возможность свободного перемещения вдоль всей длины пути. В результате оптимальная тележка — это не просто модель с подходящим тоннажем, а элемент, который корректно работает на конкретной балке и совместим со всей грузоподъёмной системой. Распространённые ошибки при выборе Одна из самых частых ошибок — выбор только по грузоподъёмности. Покупатель находит тележку на 1, 2 или 3 т и предполагает, что этого достаточно. На практике может оказаться, что диапазон регулировки не соответствует ширине полки установленного двутавра. Вторая проблема — отсутствие точных замеров балки. Полагаться только на проектное обозначение профиля рискованно, особенно если речь идёт о старом или уже эксплуатируемом помещении. Ещё одна ошибка заключается в неправильной регулировке. Тележка не должна быть ни чрезмерно зажата, ни свободно болтаться на полке. После монтажа нужно убедиться, что все колёса работают правильно и система перемещается без заметного перекоса. Часто забывают о совместимости с талью. Даже если оба элемента рассчитаны на одинаковую грузоподъёмность, это ещё не гарантирует удобное и правильное соединение. Необходимо проверить способ подвеса и итоговую геометрию системы. Отдельная ошибка — выбор неприводной тележки для тяжёлого груза, который предстоит регулярно перемещать на значительное расстояние. Формально такая конструкция может выдерживать необходимую массу, но эксплуатация окажется неудобной. В подобных условиях ручной цепной или электрический привод обычно практичнее. Нежелательно и без необходимости брать оборудование с чрезмерным запасом грузоподъёмности. Более тяжёлая тележка может увеличить строительную высоту и усложнить монтаж, не дав реального преимущества. Также нельзя игнорировать состояние двутаврового пути. Даже правильно подобранная тележка будет работать плохо на деформированной или загрязнённой полке. Перед покупкой лучше последовательно проверить ширину и толщину полки балки, максимальную массу груза, грузоподъёмность тали, способ подвеса и необходимый тип перемещения. После этого уже можно выбирать конкретную модель. Для редких операций в небольшой мастерской обычно достаточно простой ручной тележки. Если груз тяжёлый или перемещается часто, удобнее цепной привод. В производственном цехе с высокой интенсивностью работы рациональнее рассматривать электрическое исполнение. В ассортименте РУСТРОП можно подобрать тележки для талей с разной грузоподъёмностью и диапазоном регулировки. Главное — выбирать их не отдельно от балки и тали, а как часть единой системы. Такой подход позволяет избежать проблем с монтажом и получить предсказуемое перемещение груза вдоль двутаврового пути.
